JZM智能階梯干選機

JZM 智能階梯干選機是在 ZM 礦物高效分離機基礎上經唐山神州機械集團聯合煤炭干法工程技術研究中 心，針對高含矸量原煤排矸需求而特別研究開發的一種新型干法選煤技術。該技術于 2022 年初成功推向市場，首先在焦煤預排矸領域應用，在保證大排矸量的同時保證了分選精度，較傳統的干選技術在矸石帶煤指標上有了質的飛躍，矸石帶煤低于 1%，甚至超過了部分水洗設備的分選指標，在工程煤、臟雜煤、水洗中煤、矸石分選等領域同樣適用。

工藝流程圖

技術特點

提高分選精度：創新運用新型階梯分選床面，加速輕重物料的分離，延長了低密度物分選時間， 提高了分選精度。

增加排矸量：縮短排矸段長度，降低料群滯留時間，提升排矸速度，從而加大排矸量。

環保效果更好：采用全布袋除塵器設計，降低過濾風速，增大過濾面積，提高除塵效率，使粉塵達到超低排放標準。

機械結構更合理：通過研究大型分選床體動力學及床面應力分布，實現了變載荷床體的均勻穩定振動，提高了分選機可靠性。

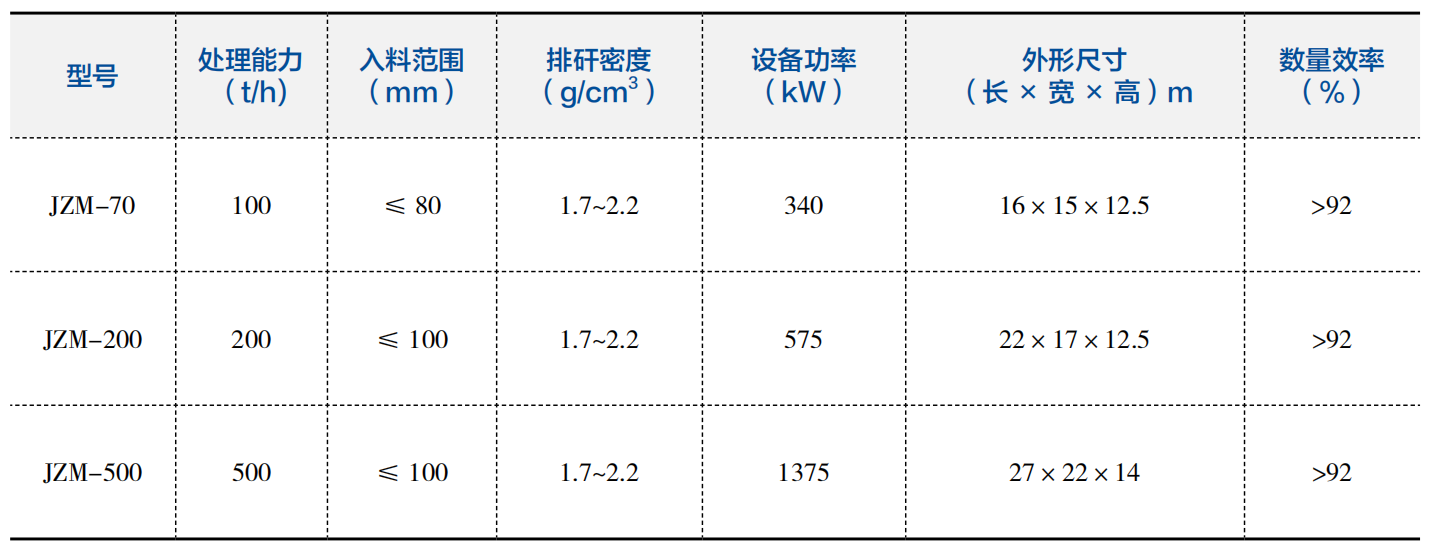

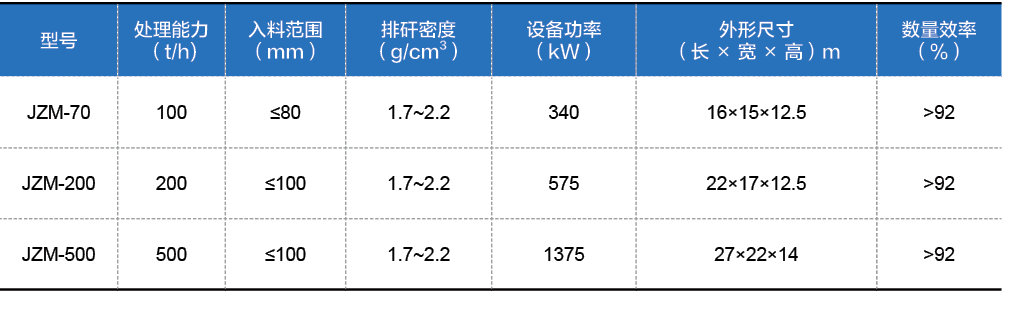

主要技術參數表

主要優勢

提高分選精度，增加精煤回收率

干選去除大部分易泥化矸石，降低了重介懸浮液粘度，減少了進入浮選系統的高灰細泥，改善了 ；

重介和浮選效果，重介旋流器分選數量效率≥ 98%，浮選完善指標 ( 綜合 ) ≥ 50%，提高了精 ；

煤回收率 1~2 個百分點。

降低投資成本、節能降耗增效

高灰原煤干選預排矸、全部或部分替代原煤重介排矸作業，節省投資 10% 以上。 ；

干選噸煤電耗低于 2.5kW·h/t，干選和濕選結合簡化工藝流程，節電 10% 以上；

減少高灰細泥進入水洗系統，降低了末精煤和濾餅水分，節水 >20%；

減少設備和管道磨損，降低介耗，水耗和藥劑消耗，噸煤加工費降低 20% 以上。

JZM智能階梯干選機現場應用

山西焦煤集團汾西礦業集團曙光煤礦于 2022 年投入試用 JZM 智能階梯干選機干選預排矸系統，針對該 礦原煤矸石含量大、矸石易泥化的特點，對洗煤廠水洗系統 <40mm 入選原煤進行干選預排矸。設備采用原煤就地排矸，有效減少矸石進入水洗工序，降低了高灰細泥產生量，緩解了高灰細泥在浮選入料中的聚集現象。在節省矸石運輸費用、提高水洗原煤煤質的同時，大大改善了水洗分選效果，達到降本、提質增效目的。

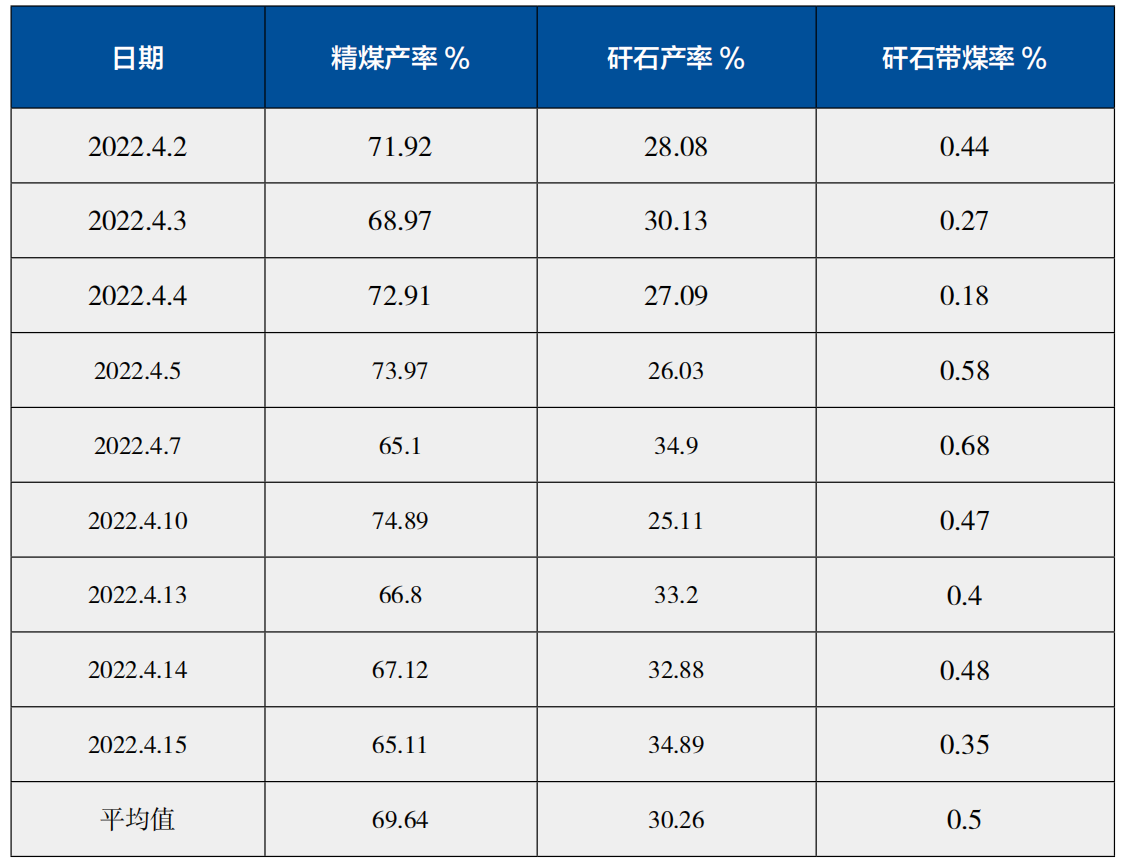

曙光煤礦智能階梯干選機排矸效果
